Masquage au scotch
;)

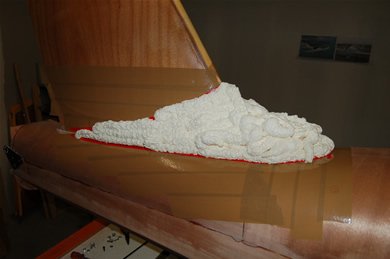

On badigeonne de mousse polyuréthane
;)

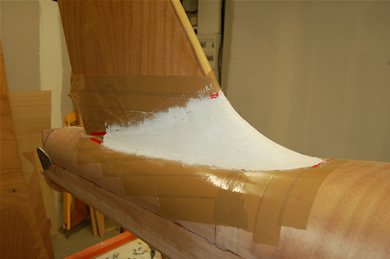

Mastiquage
;)
Mise en apprêt, pose d'un scotch de délimitage et cirage.
;)

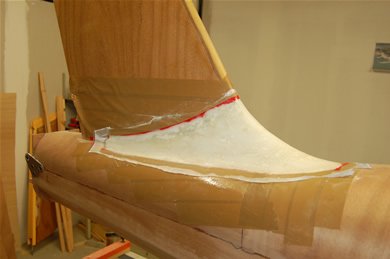

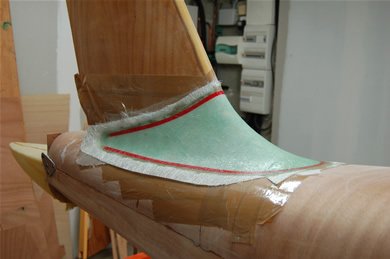

Strat du moule 1 verre 160gr sergé.
;)
Strat du moule 1 mat 350gr
;)

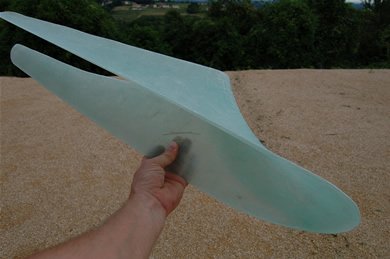

Le moule terminé !
;)
Strat de la pièce 1 verre 100gr + 1 carbone 160gr
;)

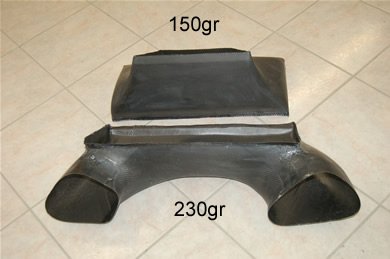

Les gaines radiateur, 1 verre 100gr + 1 carbone 160gr
;)
Moules des sièges
;)
Découpe du kevlar au ciseau après la strat
;)
Le train principal : verre/carbone, frettage verre +chaussette : 6.1 kg fini
;)
;)
Mise sous vide de la fourche de roue avant
;)

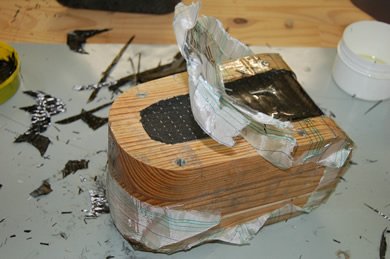

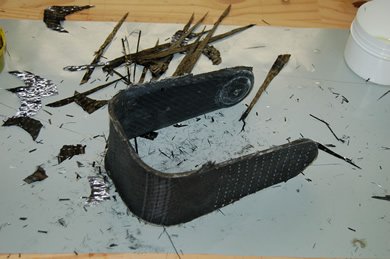

Démoulage de la fourche
;)
Fourche démoulée
;)
Réalisation d'un moule de carénage de roue
;)
Moulage du carénage
;)
Réalisation du master de la boite d'admission d'air
;)
Strat du master
;)
Strat du master
;)

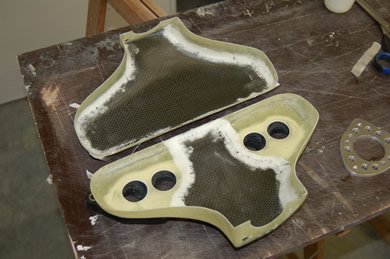

La boite moulée avec renfort carbone
;)
Boite assemblée
;)

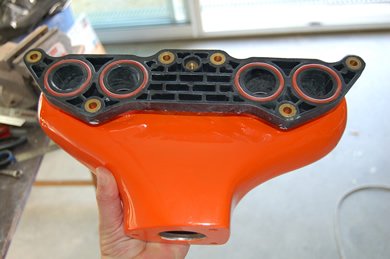

Boite finie, 650 gr
;)
moule perdu des naca aération habitacle
;)
Strat en verre
;)
Naca finies
;)
Le master du manchon torturé de l'aérateur passager !!!
;)
Ca y est, c'est fait, ouf !!!
;)

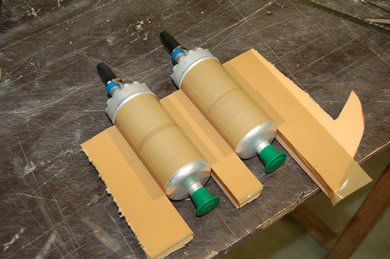

Moule de fortune pour faire le support de pompes à essence !
;)
On commence par faire ce qui sera le dessus
;)
On retourne pour la seconde partie
;)

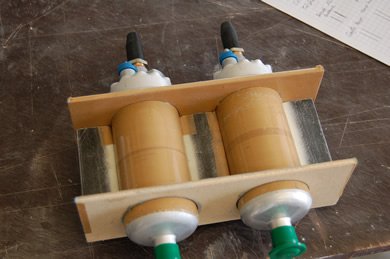

Ajout de flasques en CP
;)
Moulage en carbone/verre
;)

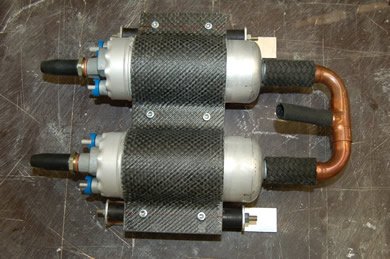

Support de pompe fini
;)
Préparation d'une cale pour masticage de l'avant du carter moteur.
;)
Le carter mastiqué, trou de vidange d'origine bouché.
;)

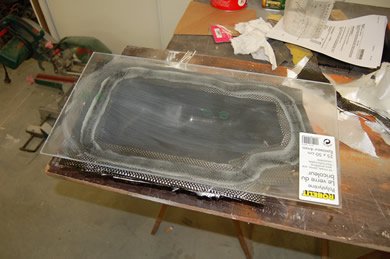

Cirage puis moulage, 4 couches verre 160gr + 1 carbone 200gr.
;)

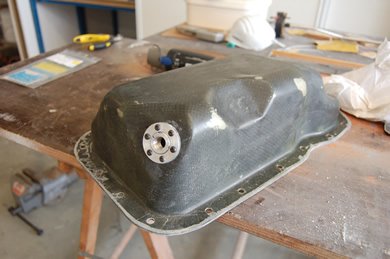

Après démoulage, pose du bouchon de vidange/sonde
;)

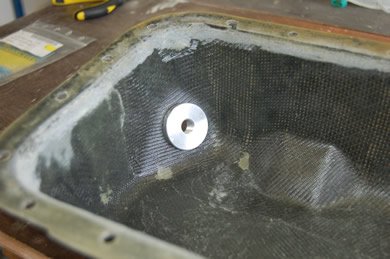

Bouchon vu de l'intérieur
;)

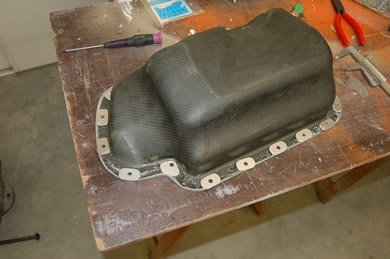

Carter fini avec ses rondelles en alu
;)

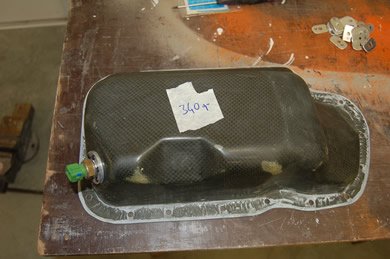

340gr complet avant montage, plus d' 1kg de gagné sur cette pièce !
;)
Modification du cône arrière prédédemant moulé.
;)
Rajout d'un bout de styrodur, mise en forme.
;)
Strat de l'ensemble en verre 160gr
;)
Peinture, 230gr fini.
.jpg');)
Préparation du moule de saumon.
.jpg');)
Pose des tissus et polystirène sandwich.
.jpg');)
Mise sous vide.
.jpg');)
Intrados et extrados sous vide en même temps.
.jpg');)
On arrase ensuite les plan de joints.
.jpg');)
Application de résine chargée sur les plans de joints.
.jpg');)
Cordon allant du bord de fuite au bas du BA de winglet.
.jpg');)
Détail du cordon de colle.
.jpg');)
Puis fermeture des moules.
.jpg');)
Rajout de 2 bandes de bibiais carbone 450gr sur le BA.
.jpg');)
Démoulage du saumon, un vrai régal pour les yeux !!!
.jpg');)
Gabarits en dépron des nervures de renfort saumon.
