Roues et freins
Retour

Détail du disque de frein



Contreplaque de jante

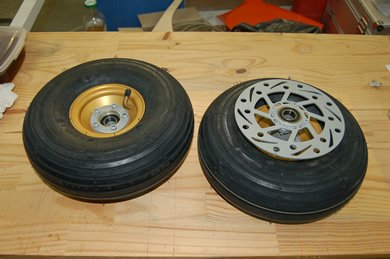

Roues terminées

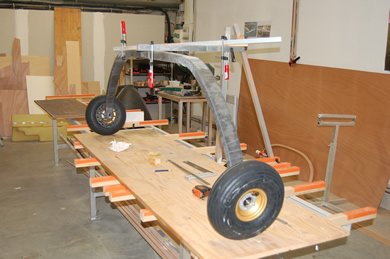

Chantier de montage du train

Portée intérieure de la fusée de roue



Portée extérieure de la fusée de roue

Fusée montée

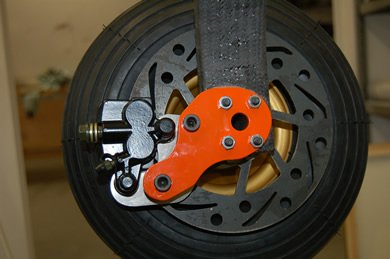

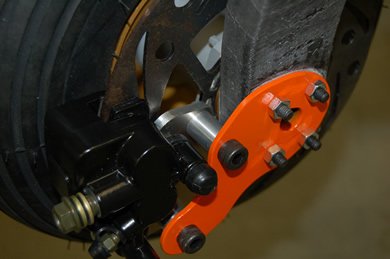

Support d'étrier

Montage fini côté pilote



Vue de dessus côté pilote

Encore côté pilote (j'aime bien ce côté!)



Vue côté passager

Vue d'ensemble tout monté

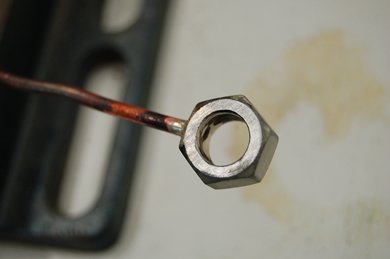

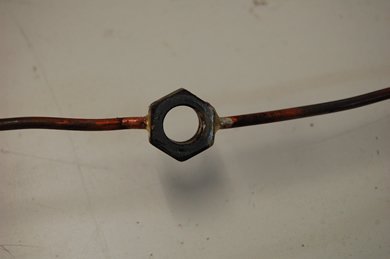

Préparation du circuit de frein, soudure d'un écrou percé.

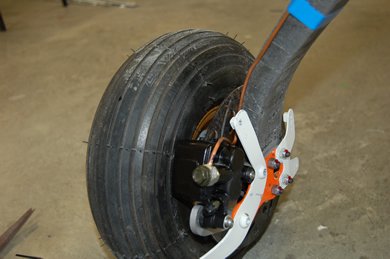

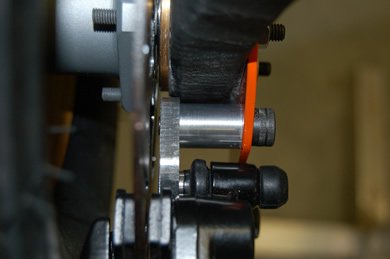

Vue côté étrier.



Vue côté maitre cylindre, c'est du tuyau cuivre 3*1mm

Mise en place côté droit.



Mise en place côté gauche.

Raccordement de la durite du vase/maitre cylindre.



Vue d'ensemble.

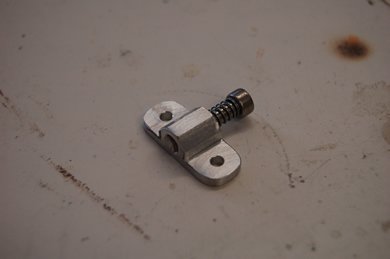

Réalisation du bloqueur pour frein de park.



Frein de park en place.

Suite à quelques soucis de freinage (vibrations), j'ai essayé de changer de plaquettes et modifié la fixation des étriers, cela n'a rien résolu. J'ai donc essayé de refaire de nouveaux moyeux permettants de monter des disques flottants en inox. Cette solution a résolu mes problèmes et mon freinage est maintenant très convenable.

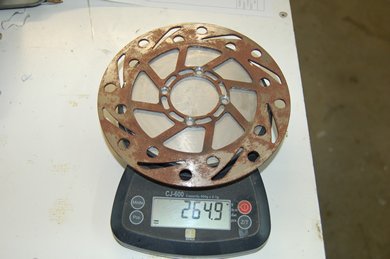

Le disque d'origine.



Le nouveau disque.

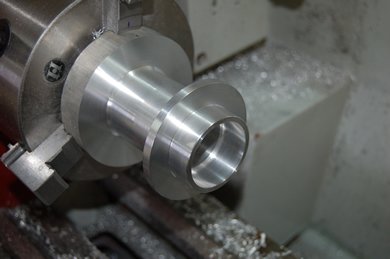

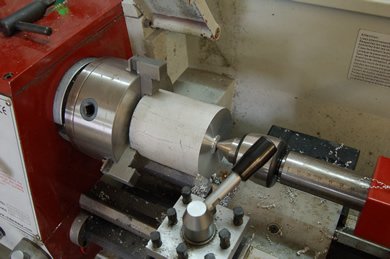

C'est parti pour faire du copeau !

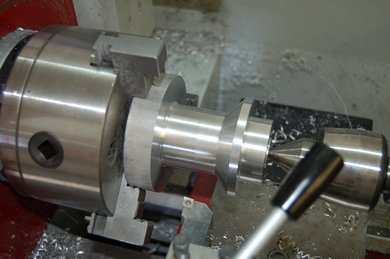

C'est assez facile à faire comme pièce.

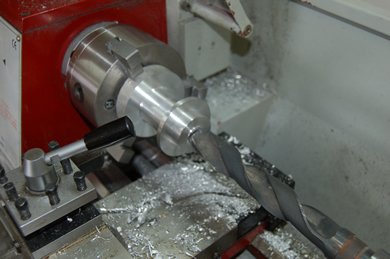

Perçage avant alésage.



Pile poil à la côte !

Petit coup de fraisage pour alleger.

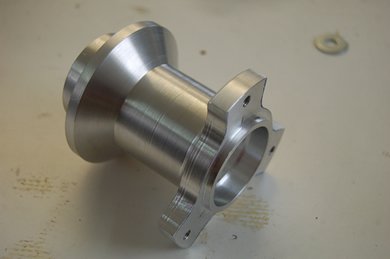

Moyeu fini.

On est bon !

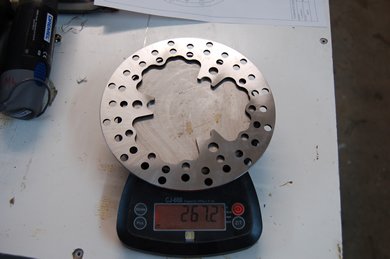

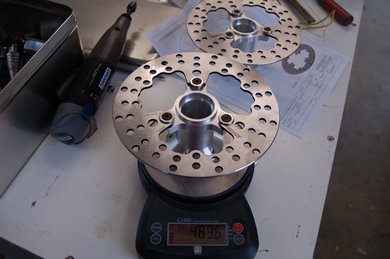

Pas de prise de poids par rapport au montage d'origine.
