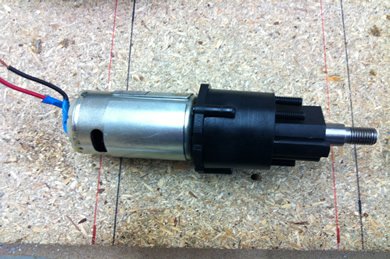

Récupération d'un motoréducteur de perceuse bas de gamme

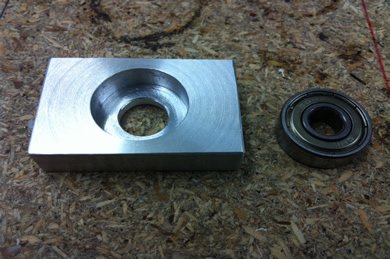

Usinage d'un palier pour roulement.

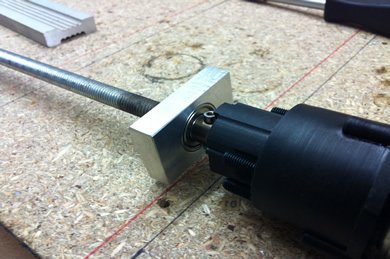

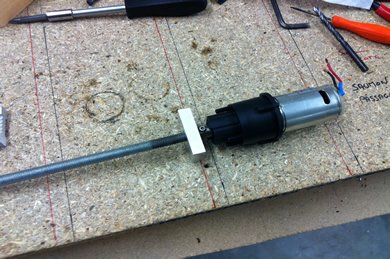

Acouplement rigide du motoréducteur et tige filetée M10

Vue du montage du palier.

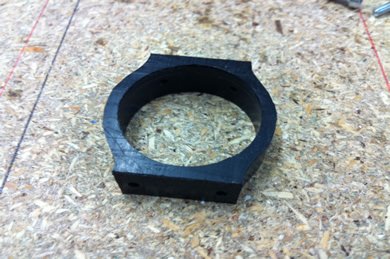

Pièce en nylon du support moteur

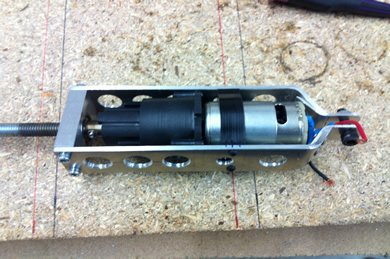

Vue d'ensemble de l'actionneur.

Vue de la fixation arrière

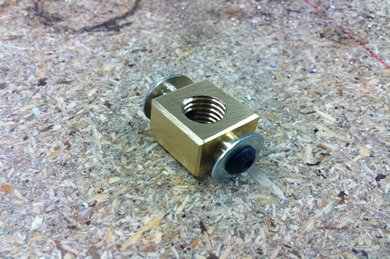

Usinage d'un écrou en bronze.

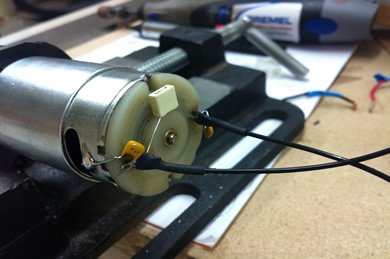

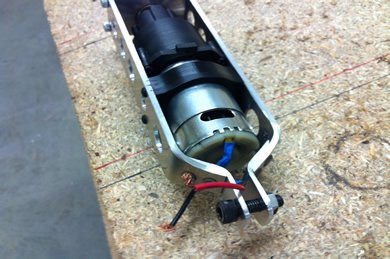

Antiparasitage du moteur.

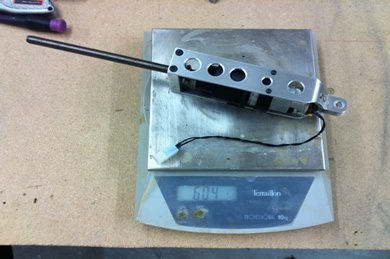

Fini, 604gr à la pesée !! qui dit mieux ?

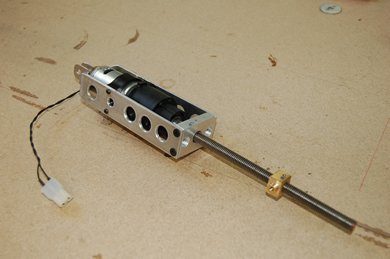

Vue du système fini et câblé, 150mm de course en 10sec

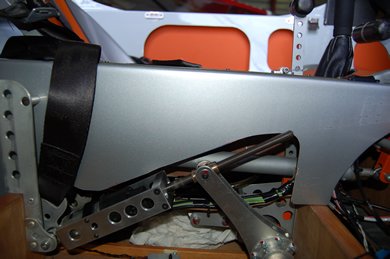

Vue du système en place.

Après 200H de vol, j'ai trouvé une déformation et jeu excessif au niveau de l'écrou, il a vait été réalisé en laiton et non en bronze.

J'ai donc fabriqué un vouvel écrou en bronze cette fois ci et sa longueur à été triplée, de 10mm initialement je l'ai passé à 30mm.

La tige filetée est quand à elle en inox, l'ensemble est graissé bien entendu.

L'avenir nous dira combien de temps tiendra ce nouvel écrou, je table sur 400H...

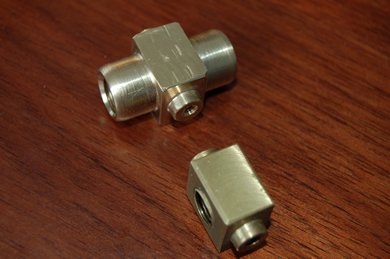

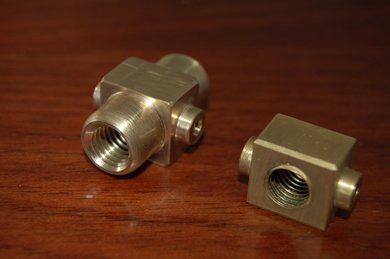

Le nouvel écrou en bronze.

Sa longueur est triplée (30mm).

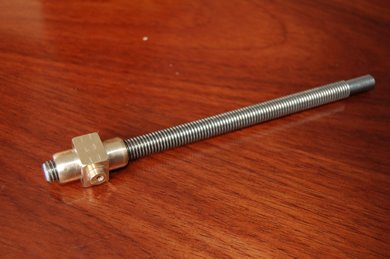

Monté sur sa tige filetée inox.

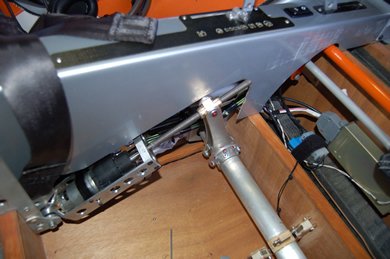

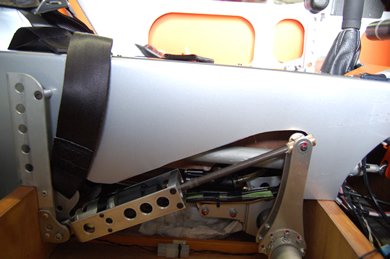

Ensemble remonté en place.

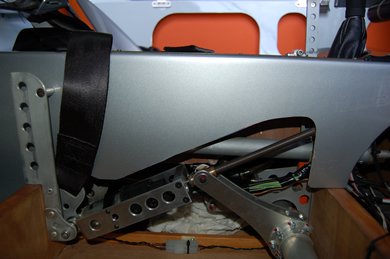

Vue volets à 0°

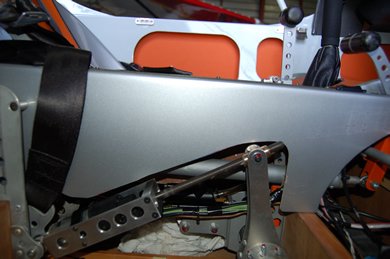

Vue volets à 10°

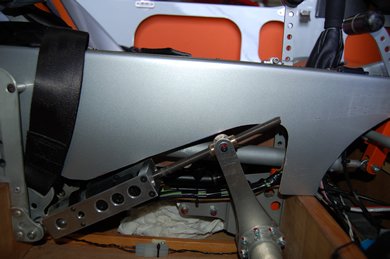

Vue volets à 25°

Vue volets à 40°

Vue volets à 50°
