FRAISEUSE CN

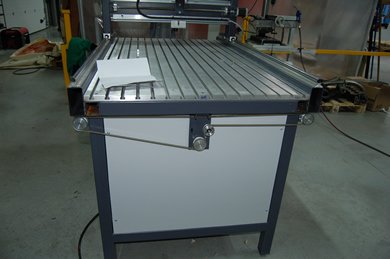

Descriptif du matériel et matériaux utilisés:

Mécanique:

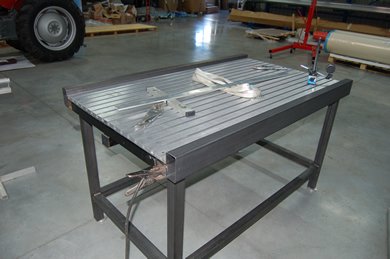

- Chassis tubulaire acier construction 50*50*3
- Ensemble mobile aluminium boulonné et soudé
- Guidage axes X, Y et Z par douilles à billes.

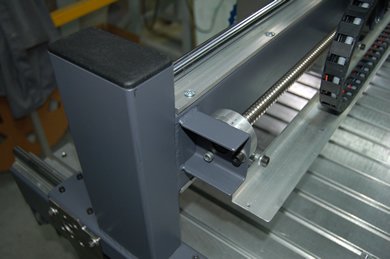

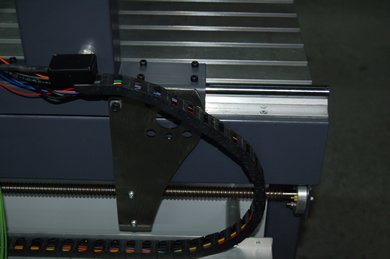

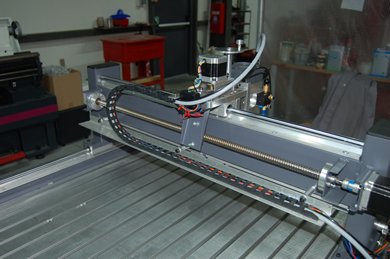

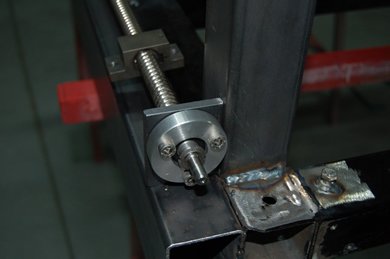

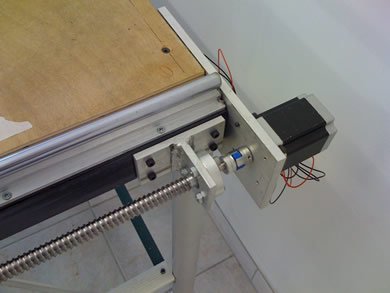

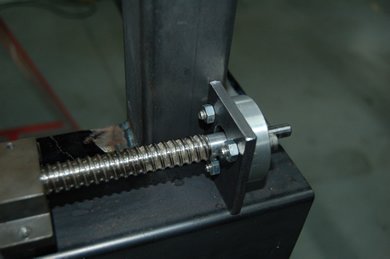

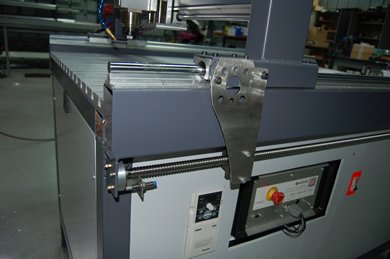

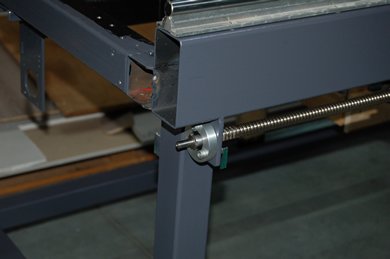

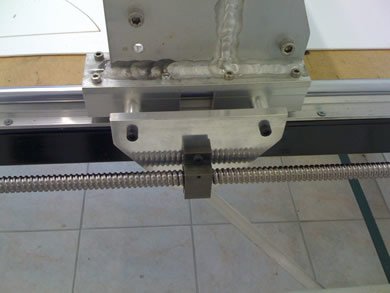

- Transmission X et Y par vis à billes 16*5 en prise axiale avec cardan.

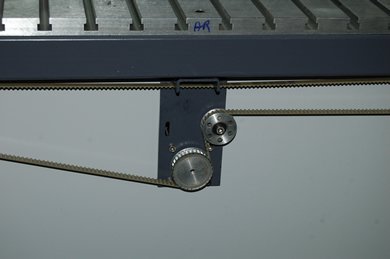

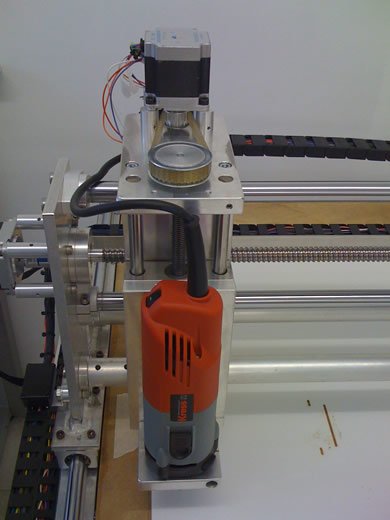

- Transmission Z par vis trapezoïdale 12*2 et réduction par courroie crantée (environ 1/2.5)

Electronique:

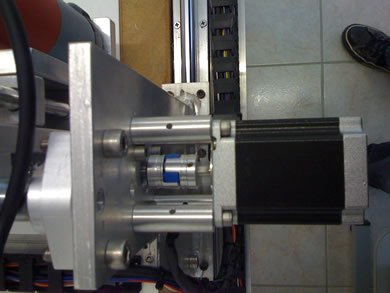

- Caractéristiques moteurs: 57BYG-301, 8 fils, bipolaires, 1.8°, 4.6v, 2A, cablage en parralèle

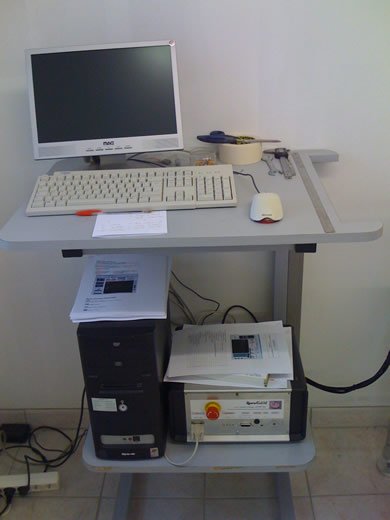

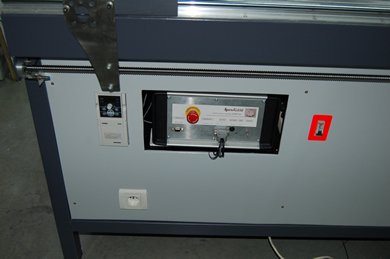

- Rack 4x4 IPROCAM, réglage intensité sur 3A
- Configuration des moteurs en pas entiers
- Etalonnage vitesse, seuil, rampe effectué en automatique dans NINOS (avance max 40mm/s environ)
- Fins de courses non installées pour le moment.

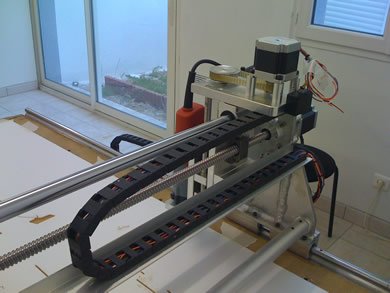

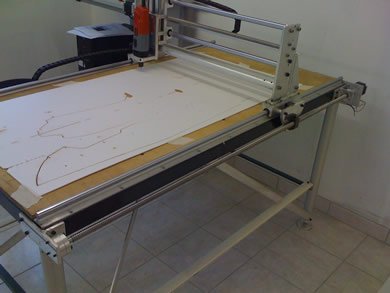

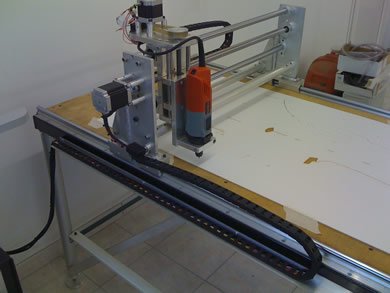

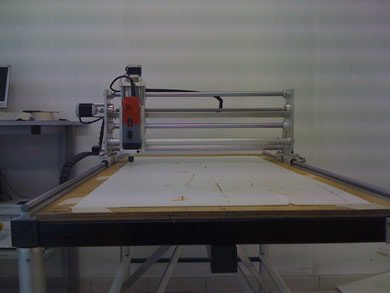

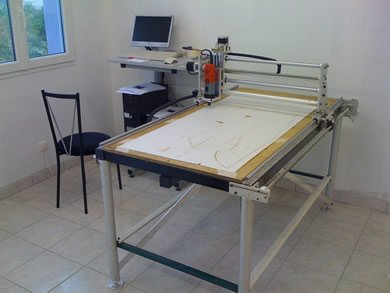

La machine était au départ conçue pour découper du Depron, Balsa et Contreplaqué fin pour un usage essentiellement modéliste.

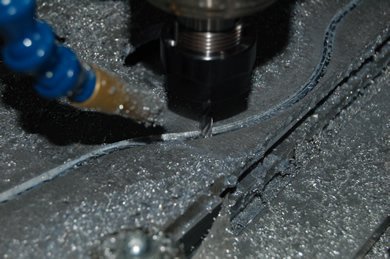

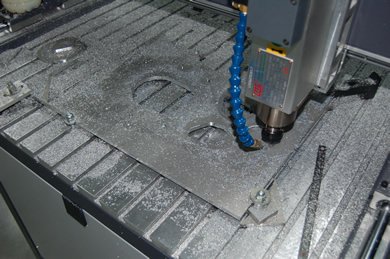

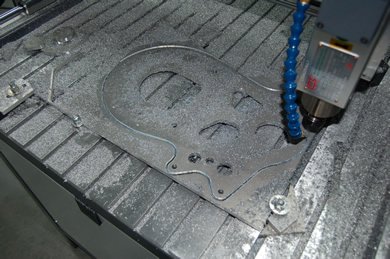

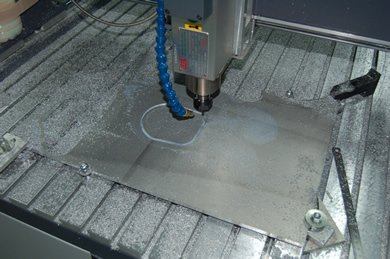

Finalement elle a plutôt été utilisée pour découper de l'aluminium dans des épaisseurs allant de 1 à 6mm pour la construction d' ULM !!!
Il est évident qu'un sérieux manque de rigidité c'est fait ressentir, bien qu'elle ai pu découper quelques m² d'alu...

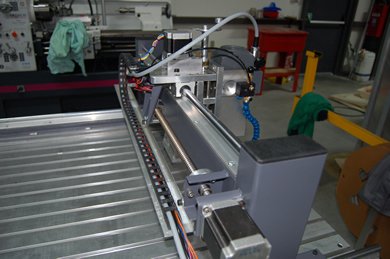

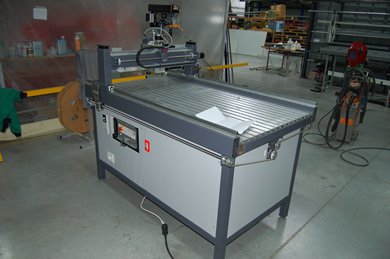

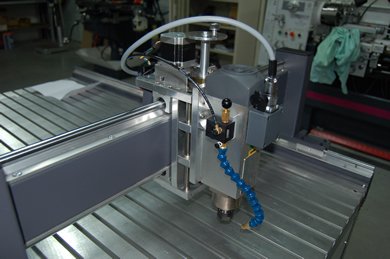

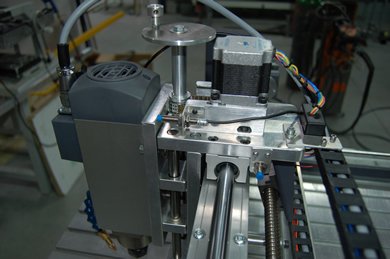

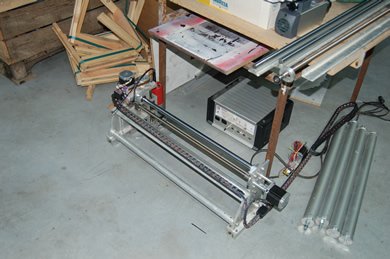

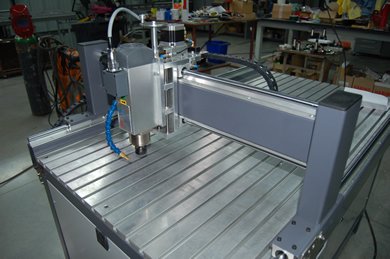

J'ai décider de la reconstruire afin de la rendre plus rigide, c'est parti !! Je l'ai équipée d'une broche HF de 1.5Kw et d'un système de refroidissement/lubrification par micro-pulvérisation.
Moteurs et système de commande ont été conservés.

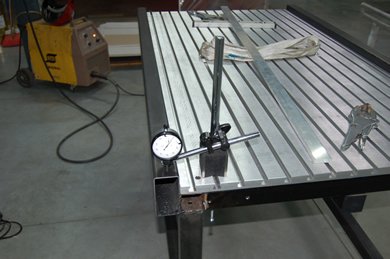

La précision (ou jeu) à vide mesurée est de 1/100 de mm !!! Ce qui est assez remarquable car c'est la résolution d'un pas.
Ses courses sont de 1250mm*650mm*100mm.
A suivre en utilisation...
