Moteur |
|
||

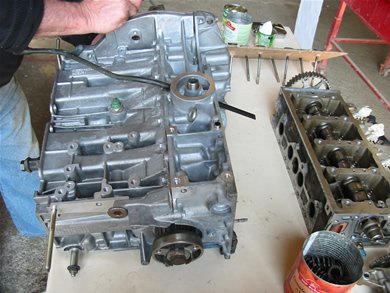

Bas moteur |

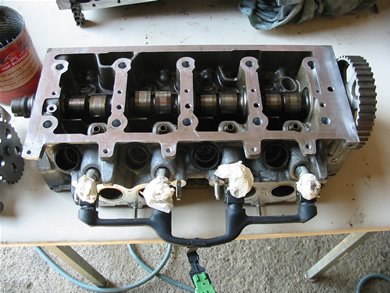

Culasse |
||

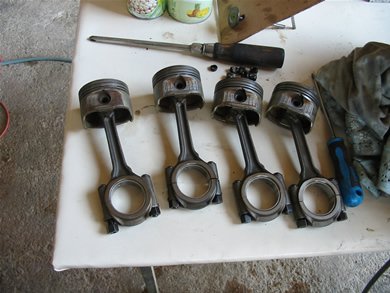

Pistons |

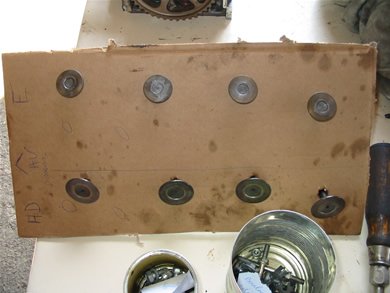

Soupapes |
||

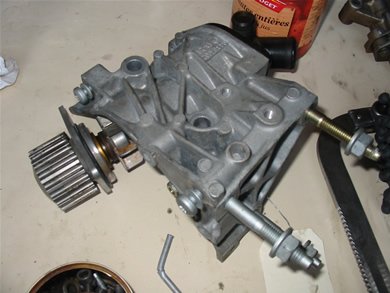

Pompe à eau avant allègement. |

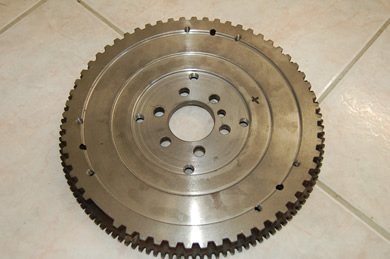

Volant moteur allégé : 3215gr |
||

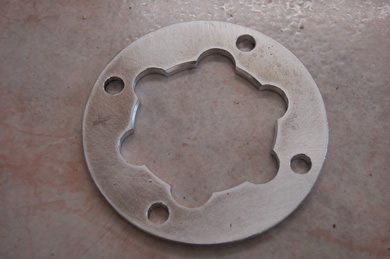

Cale flector vue de dessus |

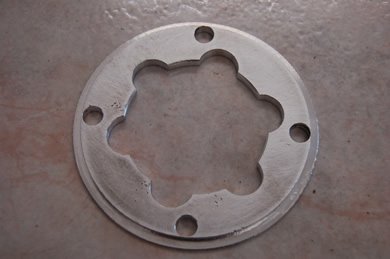

Cale flector vue de dessous |
||

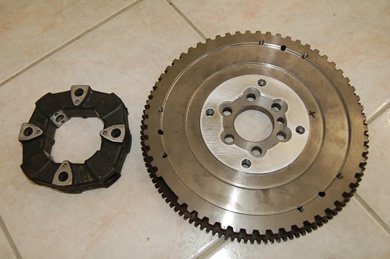

Ensemble volant / cale / flector |
Arbre à cames recoupé |
||

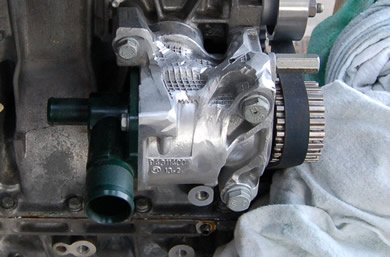

Pompe à eau allégée et sortie eau changée |

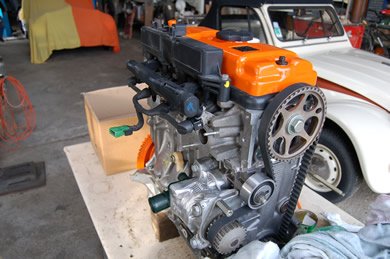

Moteur remonté, coté courroie de distribution. |
||

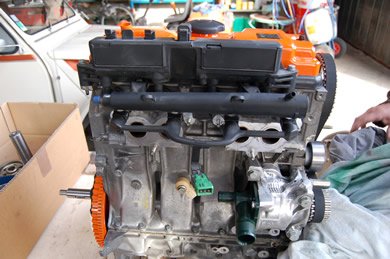

Côté admission |

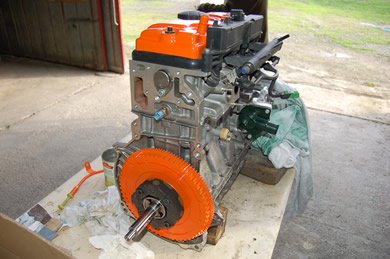

Côté volant |
||

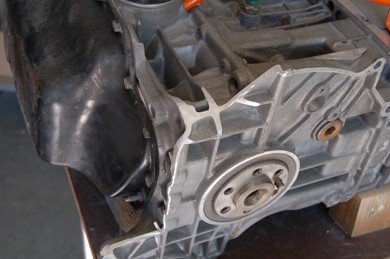

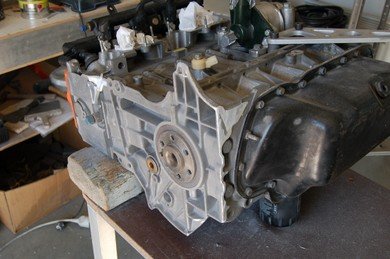

Allègement, découpage du carter |
Sur cette partie là, environ 500 gr de gagné |
||

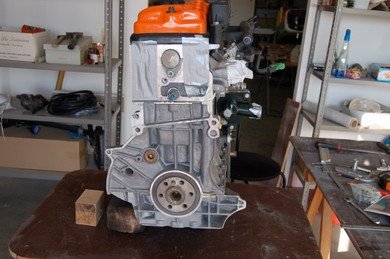

Meulage de l'angle de culasse pour passage durite |
Vue d'ensemble après allègement |
||

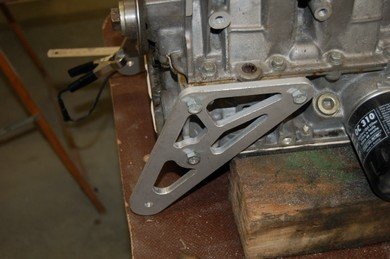

Mise en place des pattes de support bas |

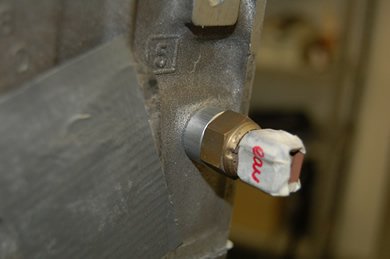

Coulage à la résine du composant dans la sonde. |
||
Vidage sonde origine et cablage sonde LM335 |

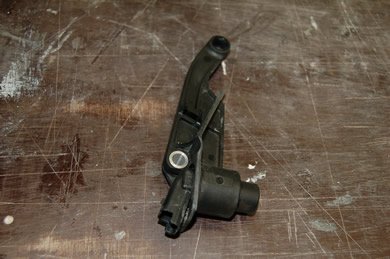

Capteur allumage en plastique : 60gr et aucune modif à faire |
||

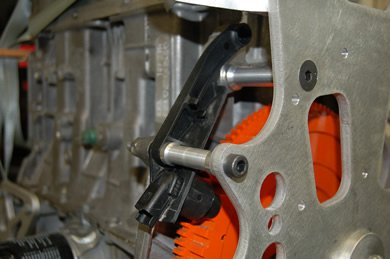

Le capteur monté |

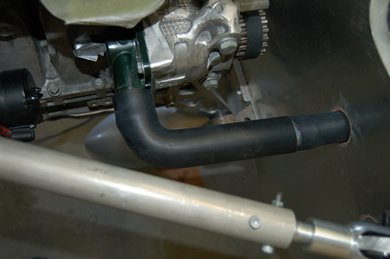

Durite pompe à eau |
||

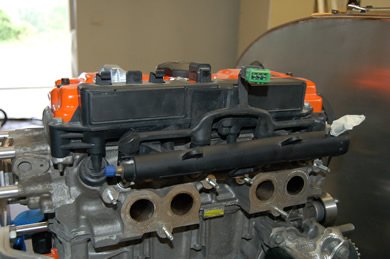

Modification de la position de la rampe d'alim injecteurs. |

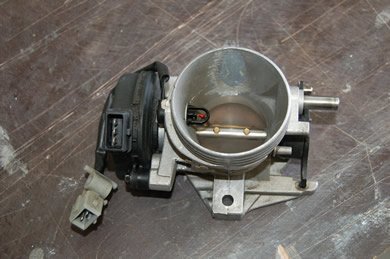

Le papillon modifié |
||
Réalisation d'un support pour la prise d'alim injection. |

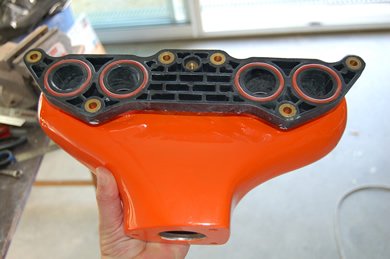

La boite d'admission d'air moulée. |
||

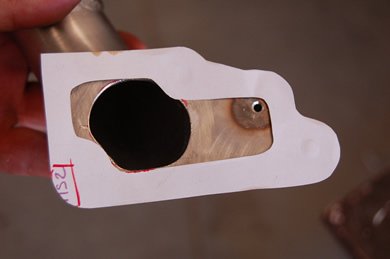

Perçage du trou de passage sortie eau (papier = forme sortie culasse) |

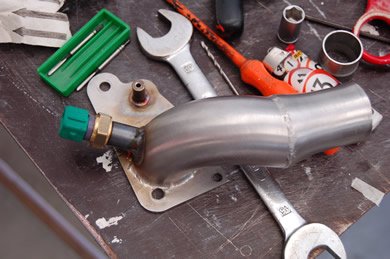

Soudage du support de sonde. |
||

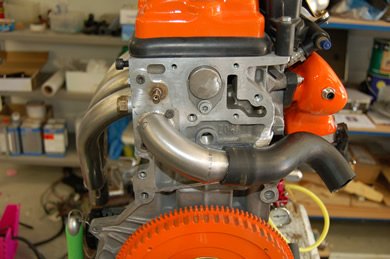

Sortie d'eau en place. |

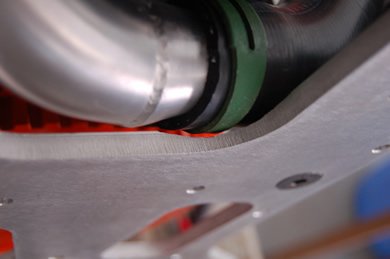

Ca passe près de la flasque arrière réducteur (il faut la meuler un peu) |
||

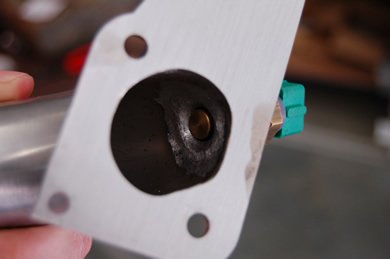

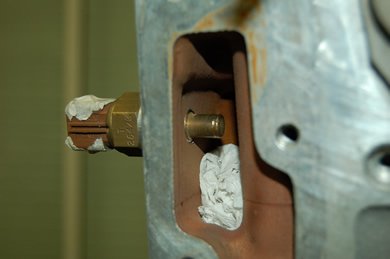

Vue de l'intérieur (la sonde ne dépasse pas) |

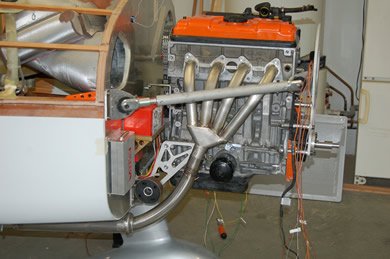

Ajustage de l' échappement. |
||

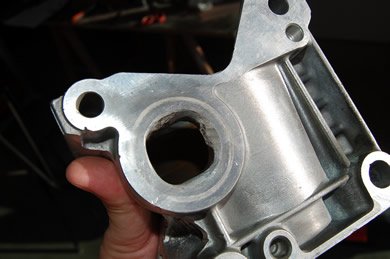

Ajustage de la lumière de la pompe à eau. |

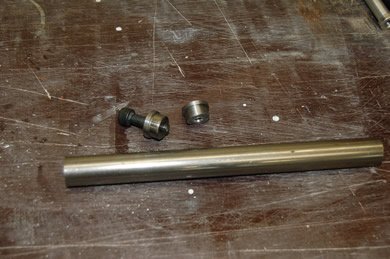

Préparation des pièces du support bas moteur. |
||

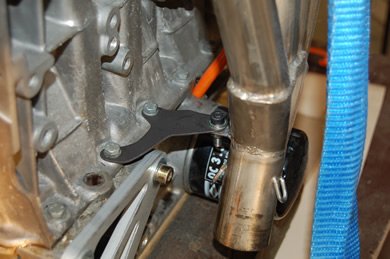

Pièce de support du collecteur d'échappements. |

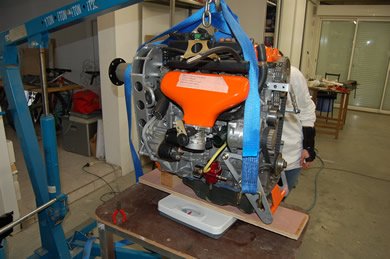

Le moteur prêt a monter, il fait 86 kgs. |
||

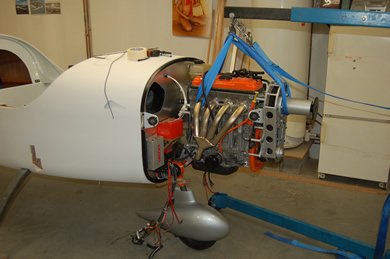

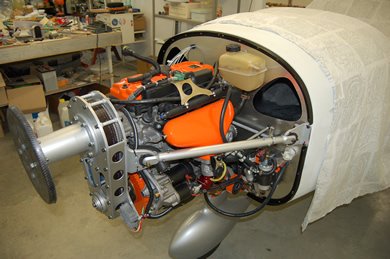

Ca y est, c'est le montage définitif sur la cellule !! |
Adaptation de la commande de papillon. |
||

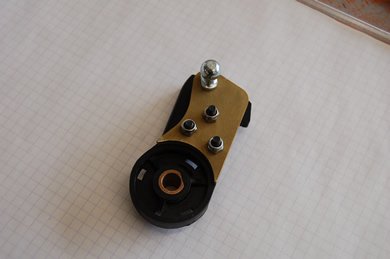

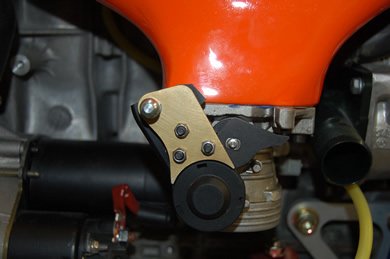

La pièce de commande montée. |
Réalisation des pièces pour le renvoi de commande des gaz. |
||

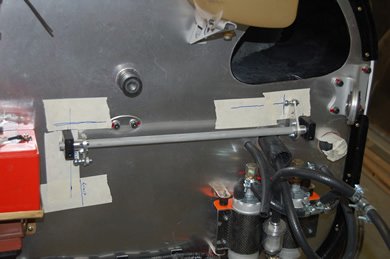

Repérage et mise en place des renvois. |

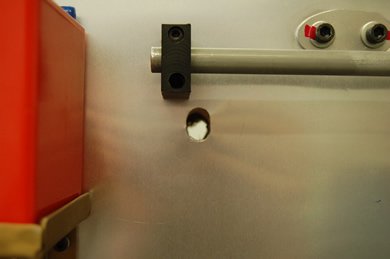

Perçage de la pare feu pour le passage du tube de commande |
||

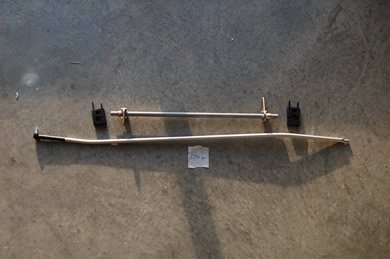

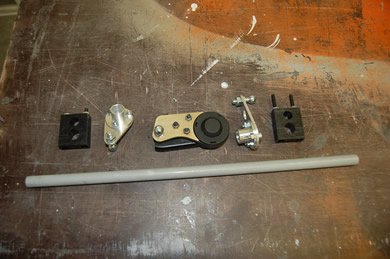

L'ensemble complet de commande, ça fait 220 gr |

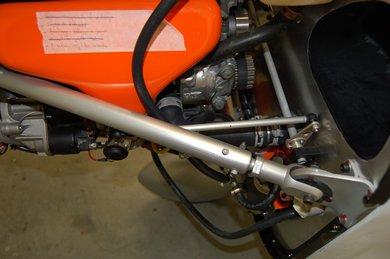

L'ensemble de la commande finie avant montage du moteur. |
||

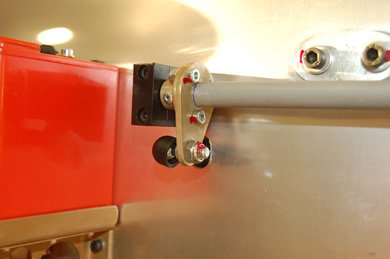

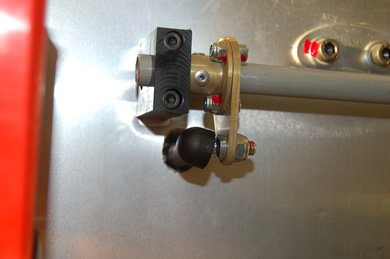

Détail du renvoi côté levier de commande. |
L'ensemble est monté sur palier PTFE |
||
Pose de la commande sur le moteur |

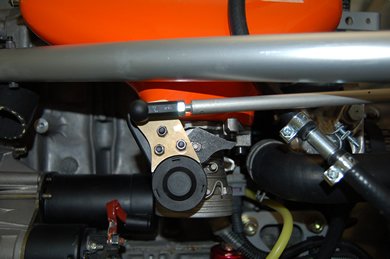

Vue au ralenti |
||

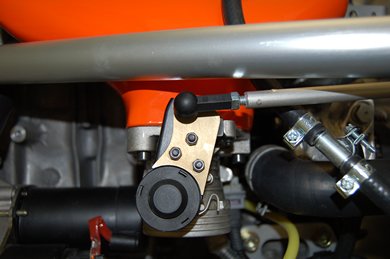

Vue plein pot |

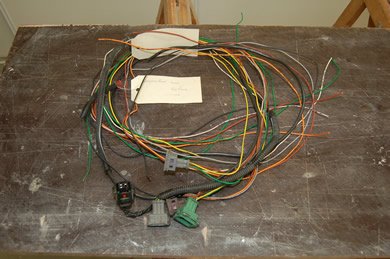

C'est ce qu'on garde du faisceau électrique de la voiture ! |
||

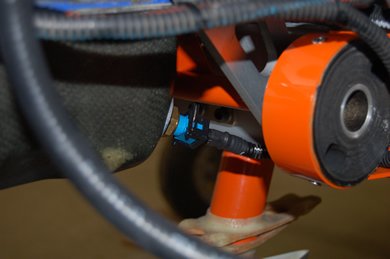

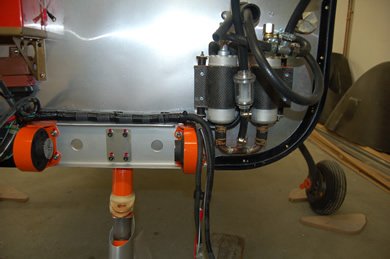

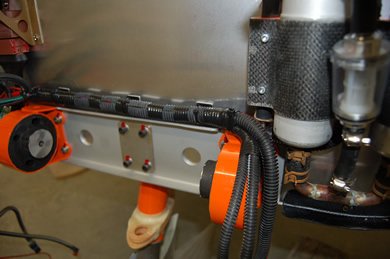

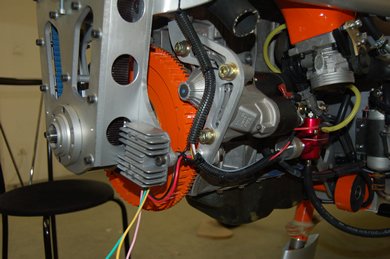

Cablage sous gaines en cours côté pompes |

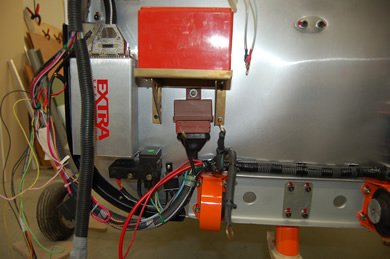

Cablage en cours côté calculateur |
||
Les gaines sont fixées à la PF par des plots vissés |

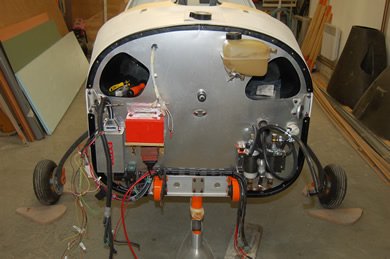

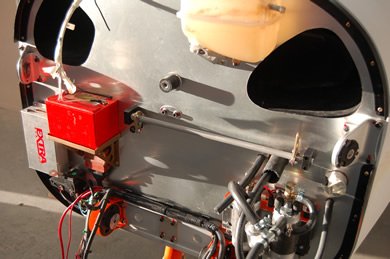

Vue de la PF avant montage du moteur. |
||

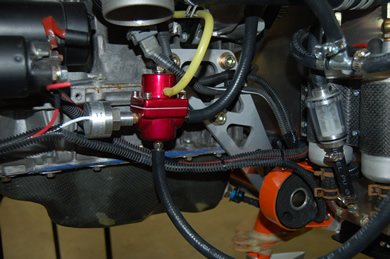

Cablage sonde pression essence et papillon. |
Cablage de la sonde température huile. |
||

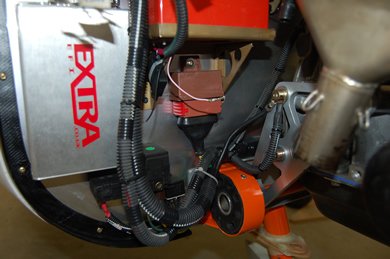

Faisceau sous gaine côté relais et calculo |
Câblage du faisceau vers le tableau de bord. |
||
Cablage du régulateur de tension |

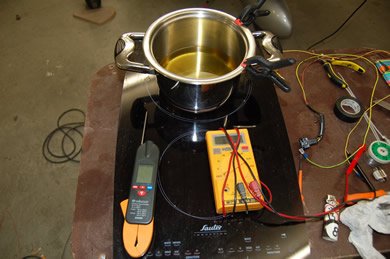

Le banc d'étalonnage des sondes. |
||

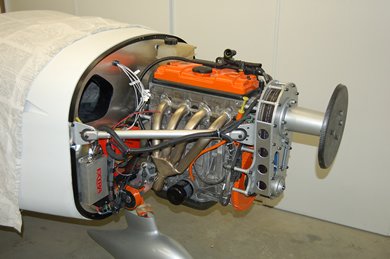

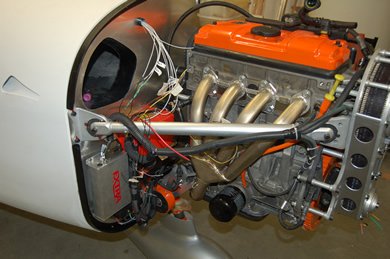

Vue du moteur fini et cablé ! |
Reste à bosser sur le circuit essence . |
||

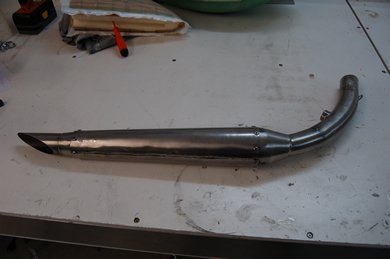

Le pot d'échappement. |

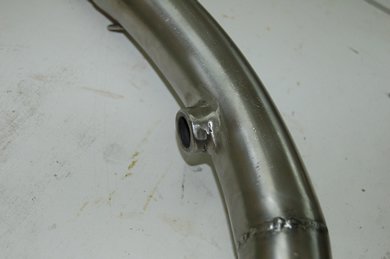

Filetage pour la sonde lambda. |
||

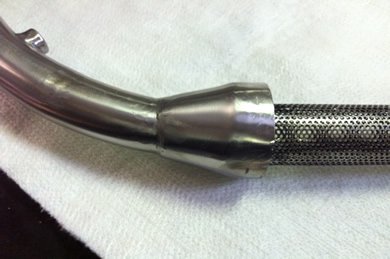

Réalisation d'un cône d'entrée. |
Réalisation d'un cône de sortie. |
||
Remplissage de laine de céramique. |
|
Rivetage de la tôle inox extérieure. |
|

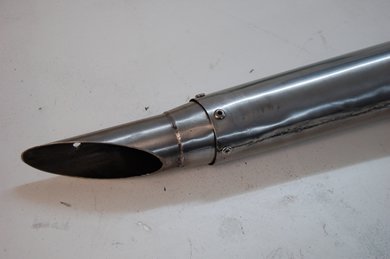

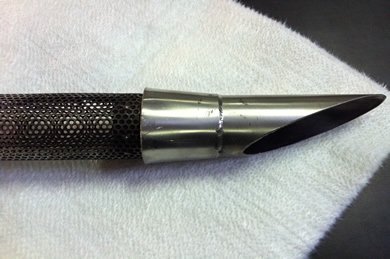

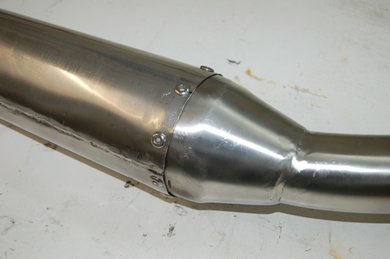

Détail de la sortie. |

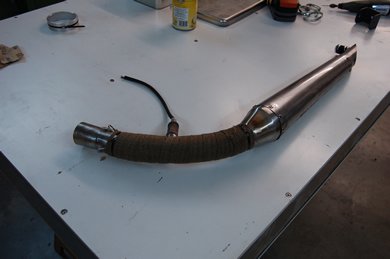

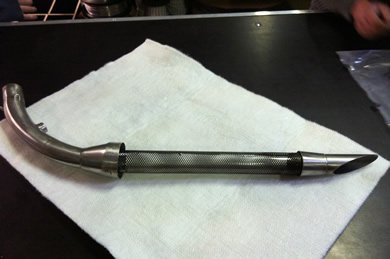

L'ensemble terminé. |
||

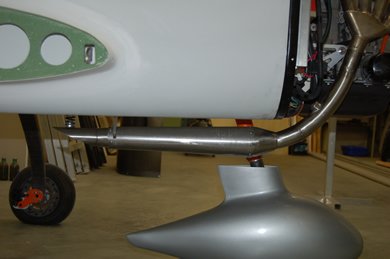

Vue en place. |

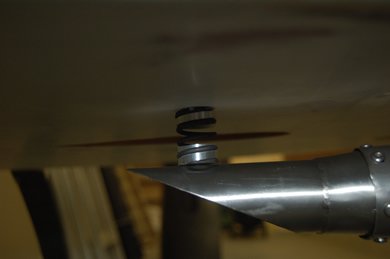

Le ressort de support, merci à Jean Luc !!! |
||

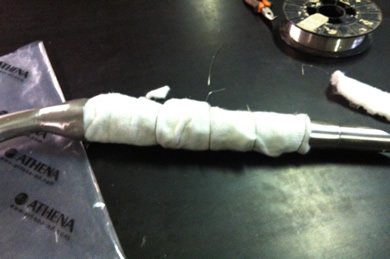

Bobinage de la bande calorifuge. |

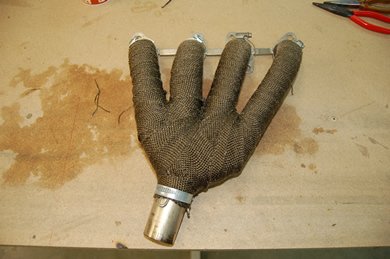

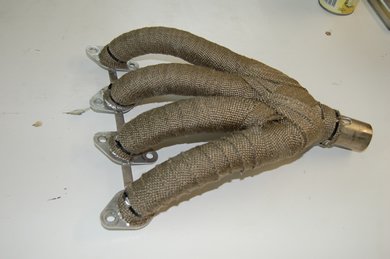

Le collecteur reçoit le même traitement ! |
||
C'est de la bande au Titanium.... faut au moins ça ! |

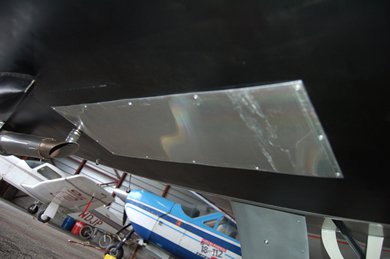

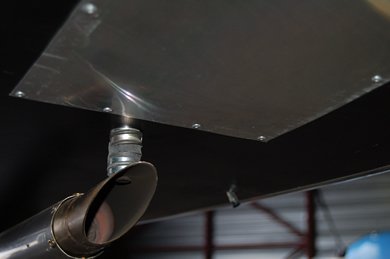

Rajout d'une tôle alu + tissus de verre pour isoler le plancher. |
||
C'est efficace car le pot chauffe pas mal en sortie de gaz !! |
