Raccord des quarts de réservoirs verre 2x 160gr

Strat d'une lèvre de raccord des demis réservoirs

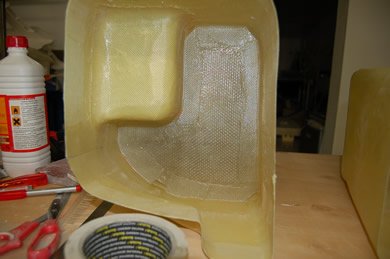

Cloison 1

Cloison 2

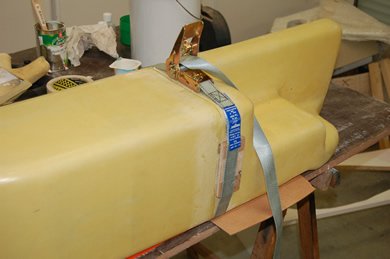

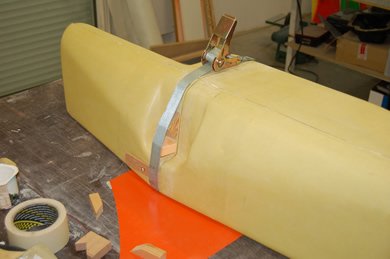

Raccord des demi-réservoirs

masticage au microballon + strat verre 106gr

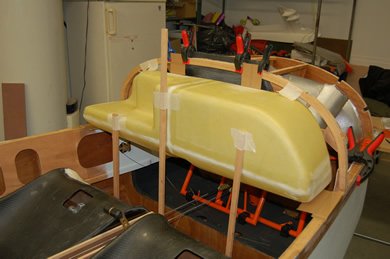

Calage du réservoir pour strat des supports

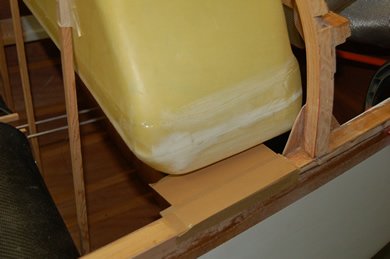

Préparation au moulage du support côté

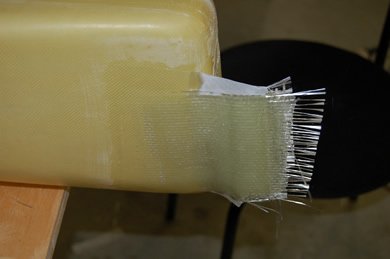

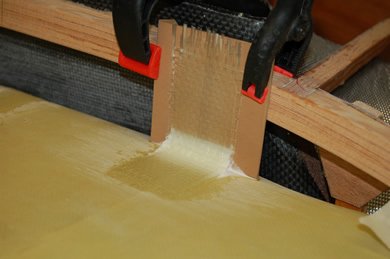

Strat du support, 4 couches de 300gr verre

Strat des supports supérieurs, 4 x verre 300gr

Strat du dessous des supports, 4x verre 300gr

Strat arrière supports supérieurs, 4 x 300gr verre

Les supports finis

Support de jauge électrique

Support jauge posé + mise à l'air libre

Moule perdu (qui peut resservir !!) du support de bouchon

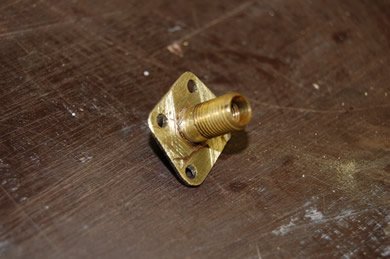

Purge du réservoir

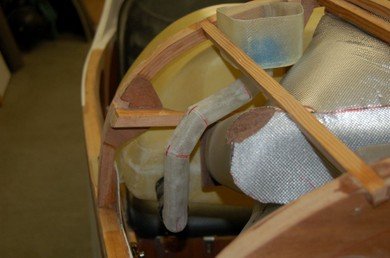

Préparation de la tubulure de remplissage

Des bouts de tube sont assemblés et seront re stratés

Strate générale du tube

Assemblage de l'ensemble

Perçage du réservoir

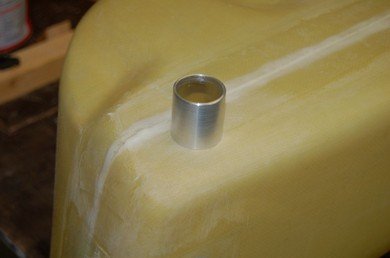

Collage d'un bout de tube alu

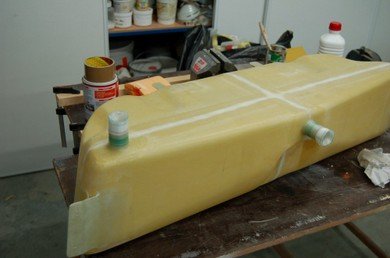

Strat des entrées et sorties

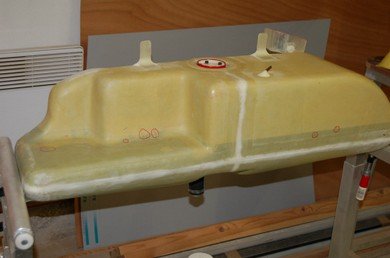

Le test, plus de 15 fuites sur 8 jours !!

Il sera re-straté verrre 160gr + 106gr, poids total terminé 1600gr

Réalisation d'un capteur niveau haut

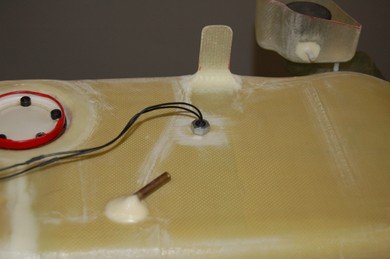

Sonde de niveau haut.

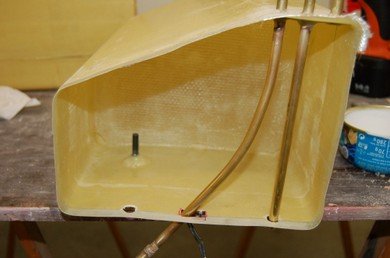

réservoir bas, détail tubulures et capteur niveau bas

Le flotteur du capteur niveau bas

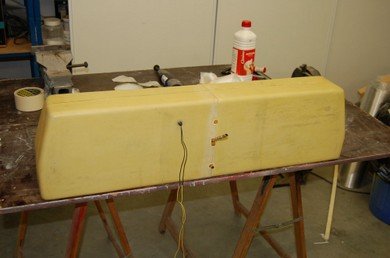

Assemblage des 2 moitiés

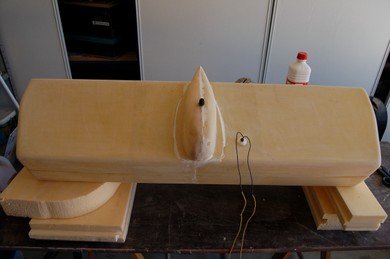

Collage du puisart

Strat générale 1 verre 163 gr + 1 verre 106gr, poids fini : 1200gr

Support tube de remplissage.

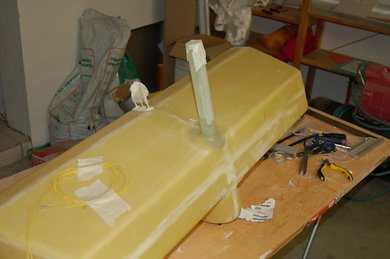

Collage du tube de raccord des 2 reservoirs

Habillage du plancher en roofmat de 20mm

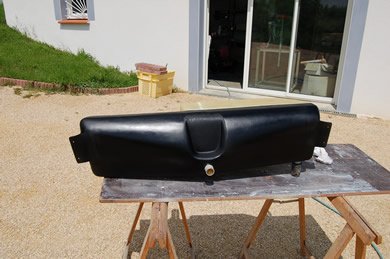

Peinture du bas de réservoir haut

2 heures comme ça au soleil, étuvage garanti !! Poids 1610gr

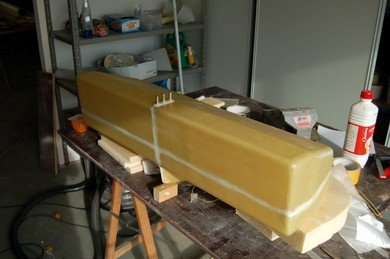

Réservoir bas fini, il fait 1300gr
