Préparation du chantier.

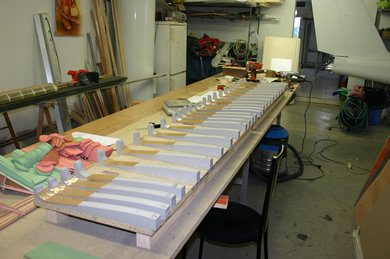

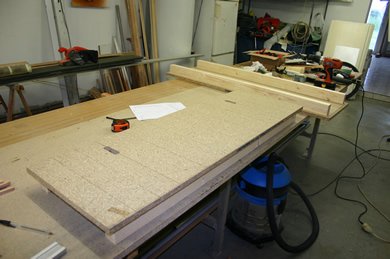

Chantier pret, pour 2 volets.

Découpe du airex 75kg

Découpe du airex 90kg

L'ensemble des pièces pour les 4 volets

Assemblage des nervures fortes

Placage des nervures fortes sous vide

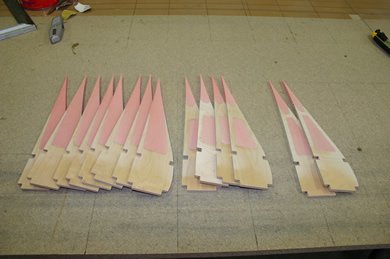

Nervures fortes collées

Nervures fortes des 4 volets

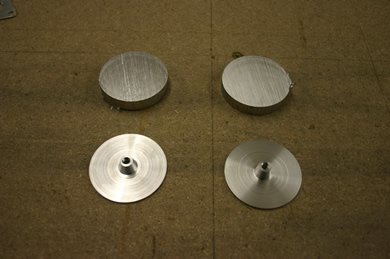

Usinage des pièces alu recevant les tétons de liaison

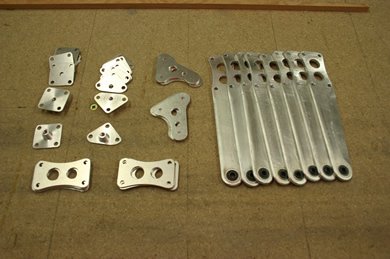

Les ferrures des 4 volets

Mise en place des ferrures avec un gabarit

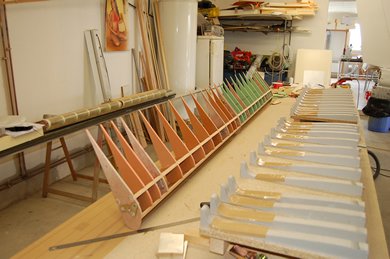

L'ensemble des nervures avec leurs ferrures

Nervures Pour 2 volets : 920gr, soit 460gr par volet.

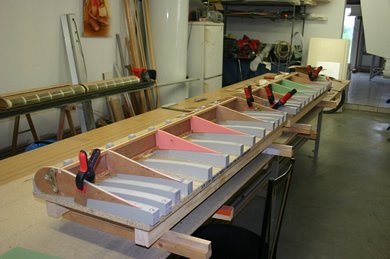

Montage à blanc, tout est ok

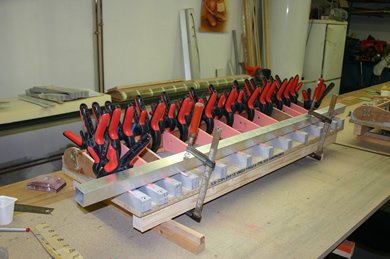

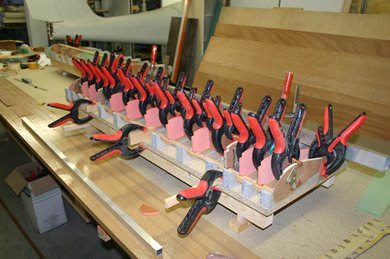

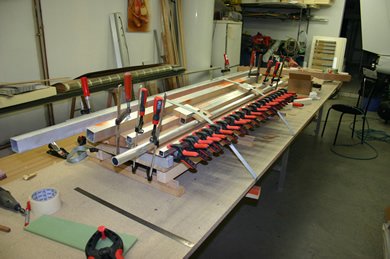

Collage des nervures et longerons en une opération

Il reste le longeronnet avant à coller.

Structure assemblée

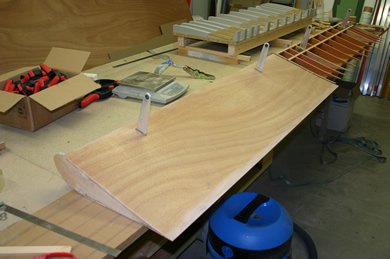

Avant coffrage

Collage du longeronnet

Détail ferrure de commande

Détail penture

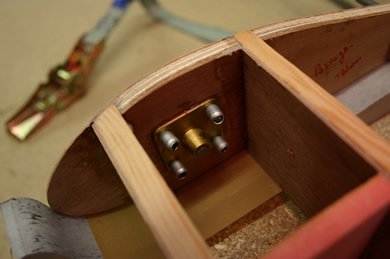

Détail fixation pion arrière

détail fixation pion avant

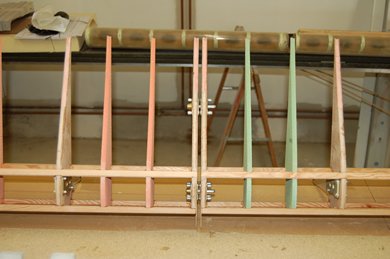

Vue des tétons de liaison des 2 volets

Structure avant coffrage sur la balance

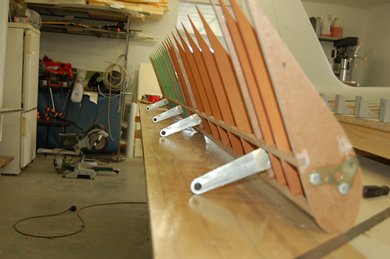

Vue d'un côté assemblé

Détail de la jonction

C'est 1035gr pour le volet d'emplenture

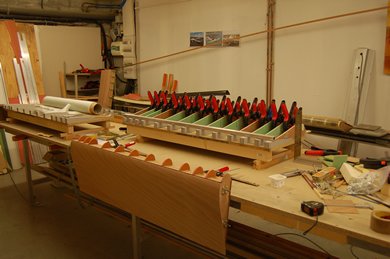

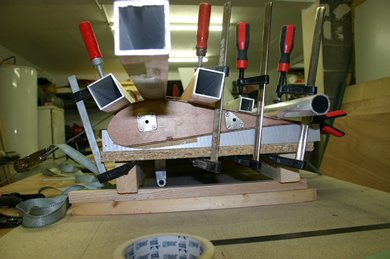

Coffrage (intrados et extrados en même temps)

ça plaque bien partout !

ça risque pas de bouger, le chantier est vrillé de 1°

Coffrage emplenture terminé

Voilà, 1835gr, manque le bord d'attaque encore !

La suite, on recommence pour le saumon...

Détail de la partie avant

Collage baguette

Pesée de la structure avant coffrage : 926gr

Volet côté saumon coffré.

Alignement de pentures

Collage des nez de nervures

ça y est !! tout est coffré et aligné, reste à poser les BA

Collage des Bords d'attaque en carbone.

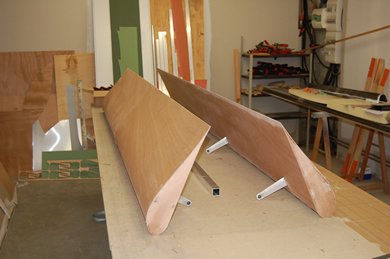

Les volets finis, prets à strater

Poids : emplanture : 2080gr, saumon : 1950gr
